Módulo de salida direccionable supervisada Maple Armor FW2821. Permite conectar una salida de 24VDC supervisada y un circuito de entrada (IDC) Clase B. Configurable para Alarma, Supervisión, Avería o Monitoreo. Certificación UL 864 y ULC-S527.
FICHA TECNICA:
Description

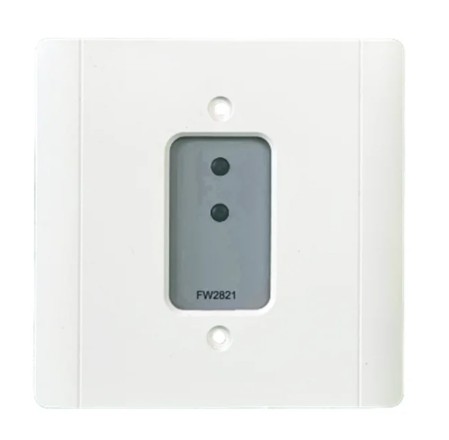

Módulo control FW2821 – Maple Armor
El FW2821 es un módulo inteligente direccionable que ocupa una dirección en el lazo SLC. Se utiliza para activar y supervisar dispositivos de notificación o control externo de 24VDC, además de ofrecer una entrada para contactos secos (IDC) Clase B.
Características Principales
- Certificaciones UL 864, ULC-S527, FCC y CSFM.
- Soporta una salida de 24VDC supervisada y una entrada IDC Clase B (NA o NC con resistencia EOL 10kΩ).
- Programación de tipo de evento: Alarma, Supervisión, Avería o Monitoreo (pestillo retenido o no retenido).
- Dos LEDs rojos de diagnóstico frontal con visibilidad de estado (parpadeo en reposo, fijo en activación).
- Direccionamiento rápido con el programador de mano FW2411.
- Montaje en caja eléctrica cuadrada estándar de 4 pulgadas.
Especificaciones Técnicas
| Tensión Nominal SLC | 24 VDC (Rango: 13 a 28 VDC) |
|---|---|
| Corriente en Reposo | ≤ 0.2 mA |
| Corriente en Alarma | ≤ 0.35 mA |
| Fuente de Alimentación Externa | 24 VDC (Rango: 15.4 a 26.4 VDC) |
| Resistencia Fin de Línea (EOLR) | 10 kΩ (Modelo FW422) |
| Dimensiones | 120 mm x 120 mm x 45 mm (4.72″ x 4.72″ x 1.77″) |
| Peso | 0.140 kg (0.31 lbs) |
